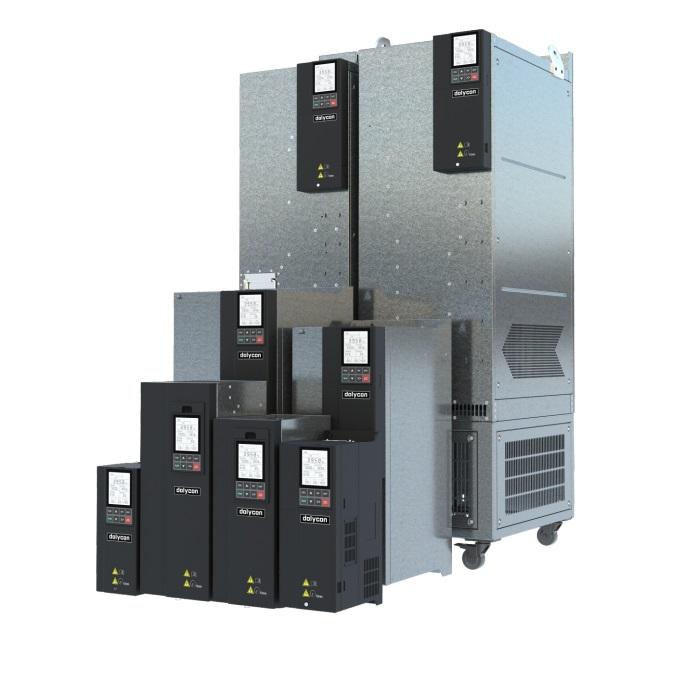

O inversor de bomba solar série CT112S aplicado no sistema de bomba solar pode converter energia CC do painel fotovoltaico solar em energia CA para operar motores de bomba. O inversor controla a operação do sistema e ajusta a frequência de saída em tempo real de acordo com a variação da intensidade da luz solar para realizar o rastreamento do ponto de potência máxima (MPPT).
Características do produto:
-Aplicar a todos os tipos de motor monofásico ou trifásico CA síncrono e de indução assíncrono.
-Equipado com técnica de controle digital TI DSP e design de módulo de integração de energia IGBT.
-Algoritmo de rastreamento de ponto de potência máximo (MPPT) para eficiência VI.MPPT dinâmica pode ser de 99%
-Velocidade de resposta rápida e boa estabilidade.
-Entradas CA e CC disponíveis, CC e CA ao mesmo tempo ou não ao mesmo tempo.
-Controle remoto por teclado ou GPRS, suporte ao protocolo RS485.
-Função automática de dormir e acordar:
1) dormir automaticamente e acordar de acordo com o nível de água alto e baixo no tanque, respectivamente.
2) dormir automaticamente e acordar de acordo com a luz solar fraca e forte, respectivamente.
-Proteções completas: sobrecarga, sobrecorrente, sobretensão, subtensão, curto-circuito, bombeamento a seco, etc.
-Proteção de conexão reversa PV.
-Design baseado em livro de série completa,
-maximizar a economia de espaço de instalação;
-Teclado LCD de alta definição, conveniente para os usuários depurarem e diagnosticarem falhas;
-Toda a máquina apresenta um design de três provas e revestimento PCB com tinta de três provas para garantir a estabilidade e confiabilidade do produto.

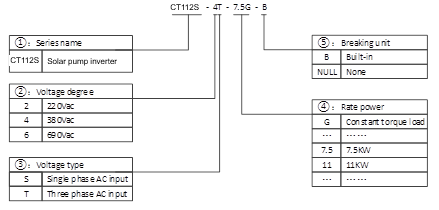

Regras de nome de modelo de produto

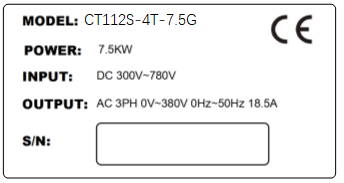

Placa de identificação
Especificações do produto
|
Inversor de bomba solar CT112S |
||||||||
|
Modelo |
Potência nominal (KW) |
Tensão VOC de entrada CC (V) |
Recomendado Tensão VOC (V) |
Recomendar MPPT Tensão (V) |
CC máx. Corrente de entrada (A) |
Saída Nominal Corrente(A) |
Resultado avaliado Tensão(V) |
Saída Frequência (Hz) |
|
CT112S-2S-0.7G-B |
0,75 |
300~450 |
388~450 |
320~370 |
8,5 |
5,5 |
1PH 220 |
0-50/60 |
|
CT112S-2S-1.5G-B |
1,5 |
300~450 |
388~450 |
320~370 |
14 |
10 |
1PH 220 |
0-50/60 |
|
CT112S-2S-2.2G-B |
2,2 |
300~450 |
388~450 |
320~370 |
23 |
13,8 |
1PH 220 |
0-50/60 |
|
CT112S-2S-4.0G-B |
4 |
300~450 |
388~450 |
320~370 |
35 |
20 |
1 PH 220 |
0-50/60 |
|
CT112S-2T-0.7G-B |
0,75 |
200~450 |
388~450 |
320~370 |
8,5 |
4,5 |
3PH220 |
0-50/60 |
|
CT112S-2T-1.5G-B |
1,5 |
200~450 |
388~450 |
320~370 |
14 |
7,0 |
3PH220 |
0-50/60 |
|
CT112S-2T-2.2G-B |
2,2 |
200~450 |
388~450 |
320~370 |
23 |
10 |
3PH220 |
0-50/60 |
|
CT112S-2T-4.0G-B |
4 |
200~450 |
388~450 |
320~370 |
35 |
16 |
3PH220 |
0-50/60 |
|
CT112S-2T-5.5G-B |
5,5 |
200~450 |
388~450 |
320~370 |
50 |
20 |
3PH220 |
0-50/60 |
|
0,75 |
300~780 |
670~780 |
540~630 |
8,5 |
2,5 |
3PH380 |
0-50/60 |
|
|
CT112S-47-1.5G-B |
1,5 |
300~780 |
670~780 |
540~630 |
8,5 |
3,7 |
3PH380 |
0-50/60 |
|
CT112S-4T-2.2G-B |
2.2 |
300~780 |
670~780 |
540~630 |
14 |
5,3 |
3PH380 |
0-50/60 |
|
CT112S-4T-4.0G-B |
4,0 |
300~780 |
670~780 |
540~630 |
23 |
9,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-5.5G-B |
5,5 |
300~780 |
670~780 |
540~630 |
23 |
14,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-7.5G-B |
7,5 |
300~780 |
670~780 |
540~630 |
35 |
18,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-11G-B |
11 |
300~780 |
670~780 |
540~630 |
35 |
25,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-15G-B |
15 |
300~780 |
670~780 |
540~630 |
50 |
32,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-18.5G-B |
18,5 |
300~780 |
670~780 |
540~630 |
50 |
38,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-22G-B |
22 |
300~780 |
670~780 |
540~630 |
75 |
45,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-30G-B |
30 |
300~780 |
670~780 |
540~630 |
75 |
60,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-37G-B |
37 |
300~780 |
670~780 |
540~630 |
100 |
75,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-45G |
45 |
300~780 |
670~780 |
540~630 |
100 |
92,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-55G |
55 |
300~780 |
670~780 |
540~630 |
150 |
115,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-75G |
75 |
300~780 |
670~780 |
540~630 |
225 |
150,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-90G |
90 |
300~780 |
670~780 |
540~630 |
300 |
180,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-110G |
110 |
300~780 |
670~780 |
540~630 |
375 |
215,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-132G |
132 |
300~780 |
670~780 |
540~630 |
450 |
260,0 |
3PH380 |
0-50/60 |
Parâmetros técnicos
|
Modo |
CT112S-2S-0,4G~4,0G |
CT112S-2T-0,7G~5,5G |
CT112S-4T-0,7G~132G |
||
|
Especificação de entrada |
Entrada fotovoltaica |
Tensão fotovoltaica máxima de entrada |
450 VCC |
450 VCC |
780VCC |
|
(Tensão fotovoltaica de circuito aberto) |
|||||
|
Faixa de tensão MPPT recomendada |
320~370VCC(Vmp) |
320~370VCC(Vmp) |
540~630VCC(Vmp) |
||
|
Tensão de operação de entrada recomendada |
388~450VCC (VOC) |
388~450VCC (VOC) |
670~780VCC (VOC) |
||
|
Entrada de rede ou gerador de backup |
Tensão de entrada |
1PH 220V(-15%ï½30%) |
1PH e 3PH 220V(-15%ï½30%) |
Trifásico 380VAC(-15%ï½30%) |
|
|
Especificação de saída |
Tensão nominal de saída |
1PH 220V |
1PH e 3PH 220V |
3PH 380 VCA |
|
Frequência de saída |
0ï½600,00Hzï¼padrão: 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼padrão: 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼Padrão 0ï½60,00Hzï¼ |
||
|
Proteção |
Proteção embutida: Proteção de iluminação, sobrecorrente, sobretensão, perda de fase de saída, subcarga, subtensão, curto-circuito, superaquecimento, bomba de água seca, etc. |
||||
|
Parâmetros Gerais |
Local de aplicação |
Sem luz solar direta, sem poeira, gás corrosivo, gás combustível, névoa de óleo, vapor, gotejamento ou salinidade, etc. |
|||
|
Altitude |
0 ~ 2000m, uso reduzido acima de 1000m, por 100m, a corrente de saída nominal diminui 1%. |
||||
|
Temperatura Ambiental |
-10âï½50â (A temperatura ambiente é de 40âï½50â, mantenha o uso reduzido.) |
||||
|
Umidade |
5ï½95%, sem condensação |
||||
|
Vibração |
menos de 5,9 m/s2ï¼0,6gï¼ |
||||
|
Temperatura de armazenamento |
-20âï½+70â |
||||
|
Eficiência |
Potência nominal de funcionamento â¥93% |
||||
|
Instalação |
Montagem em parede ou trilho |
||||
|
Resfriamento |
Resfriamento de Ar Forçado |
||||

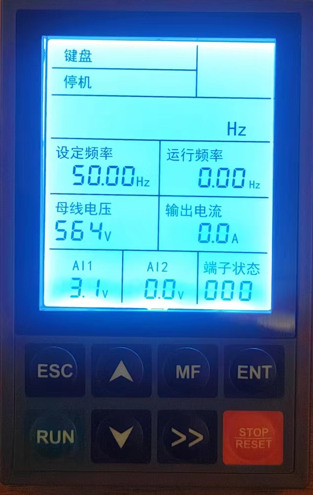

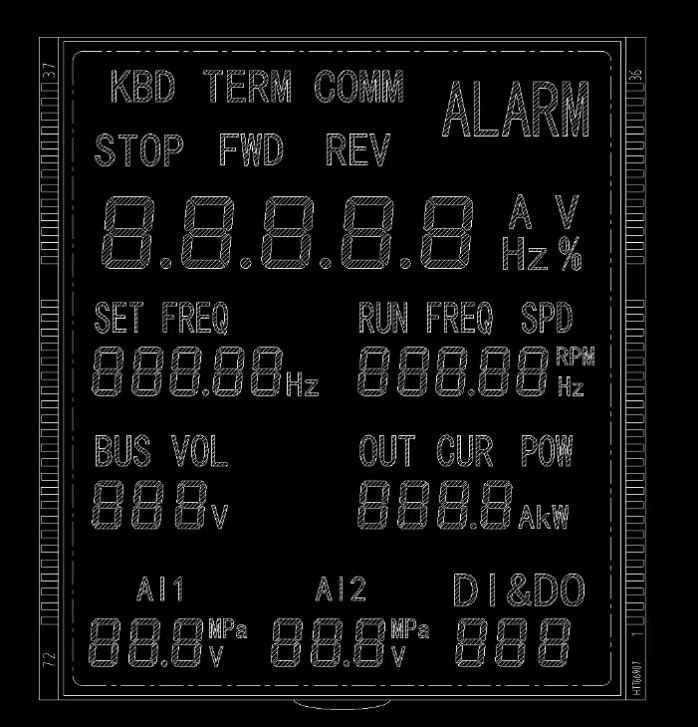

Descrição da tela LCD do código do segmento
Exibição de unidade e status
|
Símbolo |
Nome |
significado |
||
|
Área de exibição |
KBD/TERMO /COM |
--- |
Mostrar inversor de controle por teclado ou terminal ou comunicação |
|
|
PARAR/FWD/REV |
--- |
Mostrar o inversor em qual estado |
||
|
ALARME |
--- |
Luz apagada significa que não há falha. Está aceso para mostrar o código de falha, consulte o manual |
||
|
DEFINIR FREQ |
Hz |
Mostra a frequência de configuração atual, a unidade é Hz |
||
|
FREQ/SPD DE EXECUÇÃO |
Hz/RPM |
Frequência de operação e exibição de velocidade Os usuários optam por exibir um deles |
||
|
VOL DO ÔNIBUS |
V |
Mostra a tensão atual do barramento, a unidade é V. |
||
|
OUT CUR / POW |
A/Kw |
Exibição de corrente e potência de saída;Os usuários optam por exibir um deles. |
||
|
AI1 |
V/MPa |
Exibição AI1 e AI2. É o estado atual da entrada analógica, exibido conforme escolha do usuário, a unidade é V ou MPa.
|
||
AI2 |
V/Mpa |
|||
|
DI&DO |
--- |
A exibição do estado do terminal, o status de entrada DI1-DI7 e HDI é determinado pelo campo XX à direita. DI1 ~ DI7 são exibidos no sistema decimal. A saída de relé 1, a saída de relé 2 e a saída de status DO são exibidas pelo campo X à esquerda, controladas por 4 bits e convertidas para exibição hexadecimal |
||
Funções dos botões
|
Botão |
Nome |
Função |
|
|
Tecla de programação/sair |
Entra ou sai do menu de 1º nível; Retornar ao menu de 1º nível a partir do menu de 2º nível; Retorne ao menu de 2º nível a partir do menu de 3º nível. |
|
|
Tecla multifuncional |
Operar de acordo com a seleção multifuncional [2] |
|
|
Tecla Executar |
No modo de referência de comando de operação do teclado, a tecla é usada para controle de partida do inversor. Após definir a autoidentificação do parâmetro, a tecla é usada para iniciar o inversor para autoidentificação do parâmetro. |
|
|
Tecla Enter |
Após a confirmação do grupo de funções do menu de 1º nível, entre no menu de 2º nível; Após a confirmação do grupo de funções do menu de 2º nível, entre no menu de 3º nível; Após a confirmação da configuração dos parâmetros de função do menu de 3º nível, retorne ao menu de 2º nível; No estado de verificação de senha, a entrada da senha é concluída. |
|
|
Tecla Shift para a direita |
Seleção da etapa de edição do grupo de funções [1] no menu de 1º/2º nível; As configurações dos parâmetros de função editam a seleção da etapa no menu de 3º nível; No status de exibição de parâmetro de parada, status de exibição de parâmetro em execução e estado de exibição de falha, seleção de parâmetros de exibição; Editar seleção de bits no estado de verificação de senha. |
|
|
Tecla Parar/Reiniciar |
No modo de referência de comando de operação do teclado, a tecla é usada para controle de parada do inversor; Em outros modos de referência de comando rodar, a chave é usada para proteção de parada do inversor [3]; No estado de falha ou parada, a tecla é usada como uma tecla de reinicialização para limpar as informações do alarme de falha. |
|
|
Tecla PARA CIMA |
Aumentar grupo de funções no menu de 1º/2º nível progressivamente; Aumentar progressivamente as configurações dos parâmetros de função no menu de 3º nível; Aumente a frequência definida progressivamente. |
|
|
Tecla PARA BAIXO |
Diminuir grupo de funções no menu de 1º/2º nível progressivamente; Diminuir progressivamente as configurações dos parâmetros de função no menu de 3º nível; Diminua a frequência definida progressivamente. |
|
|
Potenciômetro |
Ajuste a frequência; Ajuste o torque. |
Observação: 1. Selecione a etapa de edição como unidades, dezenas ou centenas usando a tecla Shift direita.
2. Consulte o código de função (F05.04) para seleção multifuncional.
3. Depois de enviar um comando de parada, você precisa executar o comando clear na referência de comando de execução atual

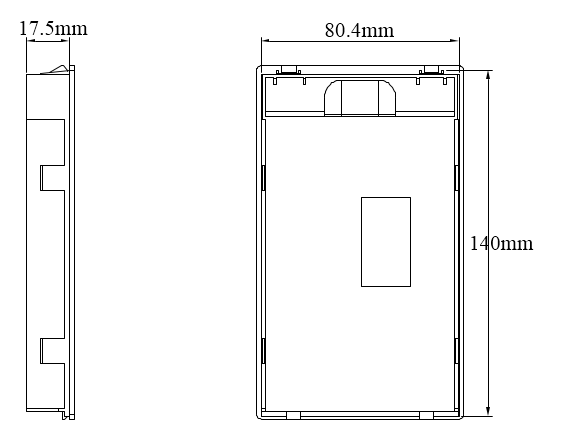

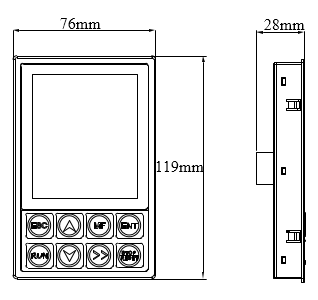

Diagrama estrutural do teclado (unidade: mm)
Instruções dos terminais do circuito principal do inversor:
|
Terminal |
Descrição |
|
RãSãT |
Terminais de entrada CA trifásica |
|
(+)ã(-) |
Terminais de entrada CC bifásica |
|
(+)ãPB |
Terminais sobressalentes do resistor de frenagem externo |
|
P1ã(+) |
Terminais sobressalentes do reator CC externo |
|
(-) |
Terminal do barramento CC negativo |
|
UãVãW |
Terminais de saída CA trifásica |
|
|
Terminal de aterramento |
Terminal da placa de controle
Tabela de funções do terminal de controle
|
Categoria |
Nome do terminal |
Função do terminal |
Especificação técnica |
|
Entrada do interruptor |
+24V |
Fonte de alimentação +24V |
24V±10%, isolamento interno do GND. máx. carregar 200mA |
|
|
PW |
Terminal de entrada de energia externa (fonte de alimentação do terminal de entrada digital) |
Curto-circuito com +24V por padrão |
|
|
DI1ï½DI7 |
Terminais de entrada do interruptor 1ï½7 |
Especificações de entrada: 24V, 5mA |
|
|
IDH |
Entrada de pulso de alta velocidade ou entrada de chave |
Faixa de frequência de entrada de pulso: 0ï½50kHz Tensão de alto nível: 24V |
|
|
COM |
Fonte de alimentação +24V ou aterramento de alimentação externa |
Isolamento interno do GND |
|
Saída do interruptor |
FAZER |
Saída de coletor aberto, terminal CME comum |
Faixa de tensão externa: 0ï½24V |
|
|
HDO |
Saída de pulso de alta velocidade ou saída de coletor aberto, terminal COM comum |
Faixa de frequência de saída de pulso: 0ï½50kHz |
|
|
COM |
Terminal comum HDO |
Isolamento interno do GND |
|
Entrada analógica |
+10V/5V |
O local fornece saída de energia de +10V ou 5V |
Tensão de saída: 10V ou 5V disponível via X13, opcional Faixa de corrente de saída: 0ï½50mA (Se o potenciômetro estiver conectado entre +10V /5V e GND, a resistência não deve ser inferior a 2kΩ.) |
|
|
AI1/AI2 |
Terminal de entrada analógica 1 |
Tensão e corrente de entrada são opcionais Faixa de tensão de entrada: 0ï½10V Faixa de corrente de entrada: 0/4ï½20mA |
|
|
GND |
Terra analógica |
Isolamento interno do COM |
|
Saída analógica |
AO1/AO2 |
Terminal de saída analógica |
Tensão e corrente de saída são opcionais Faixa de tensão de saída: 0ï½10V Faixa de corrente de saída: 0/4ï½20mA |
|
|
GND |
Terra analógica |
Isolamento interno do COM |
|
Saída de relé |
T1A/TIB/TIC |
Saída de relé |
T1A-T1B: normalmente fechado T1A-T1C: normalmente aberto Capacidade de contato: 250VAC/3A, 30VDC/1A |
|
|
T2A/T2B/T2C |
Saída de relé |
T2A-T2B: normalmente fechado T2C: normalmente aberto Capacidade de contato: 250VAC/3A, 30VDC/1A |
|
Interface de comunicação |
485+/485- |
Interface de comunicação RS485 |
Interface de comunicação RS485 |

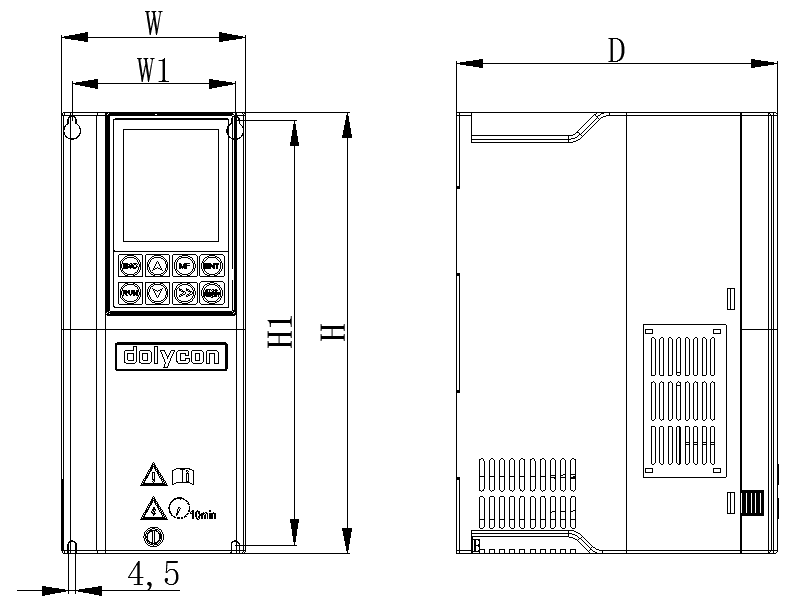

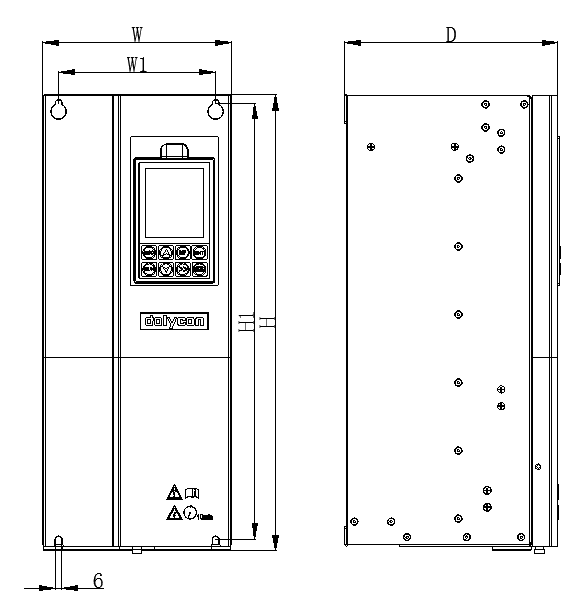

Delineamento do produto e tamanho da instalação, peso

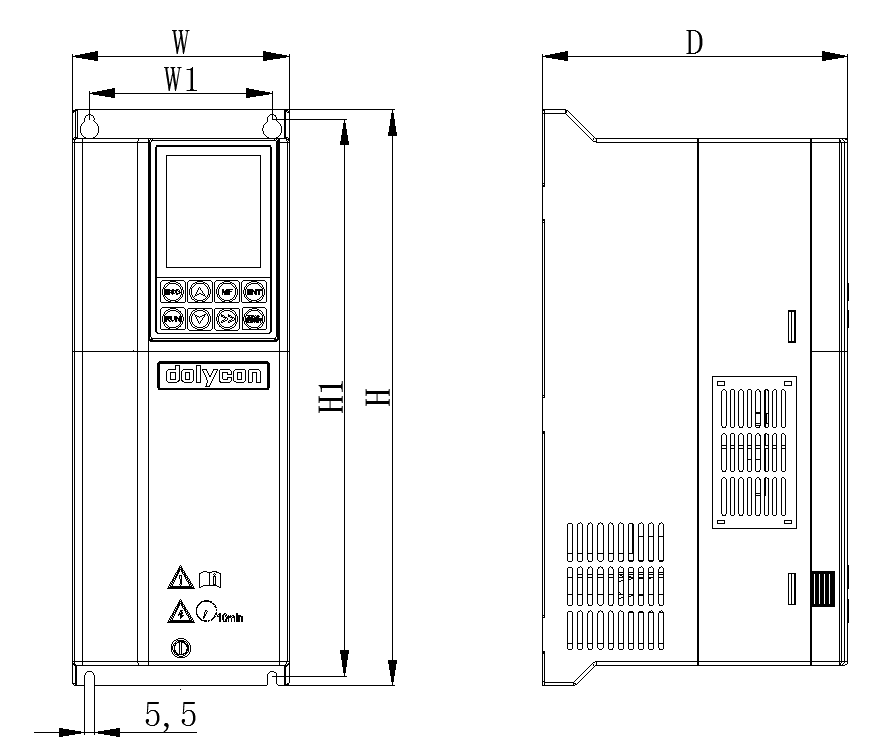

a) XI modelos
Adequado para CT112S-4T-4.0G-B ~ CT112S-4T-7.5G-B

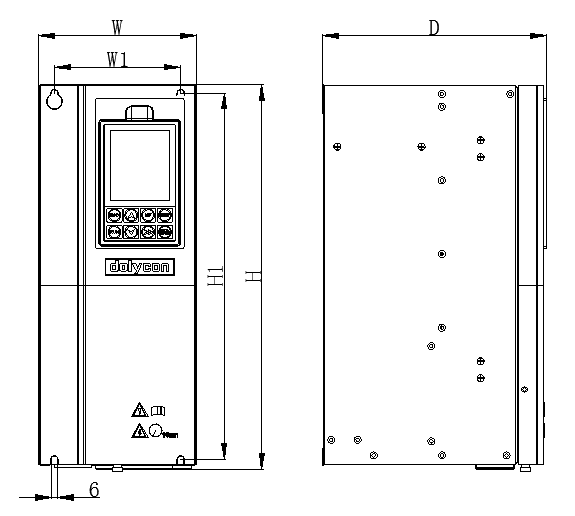

b) Modelos X2
Adequado para CT112S-4T-11G-B ~ CT112S-4T-15G-B
c) Modelos X3
Adequado para CT112S-4T-18.5G-B ~ CT112S-4T-22G

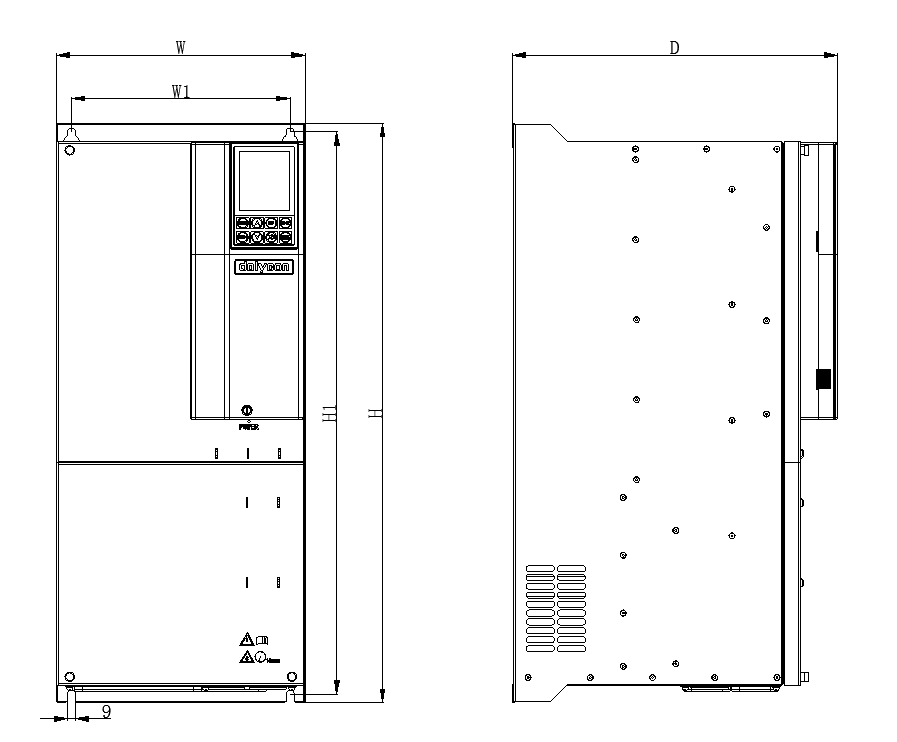

d) Modelos X4
Adequado para CT112S-4T-30G ~ CT112S-4T-37G

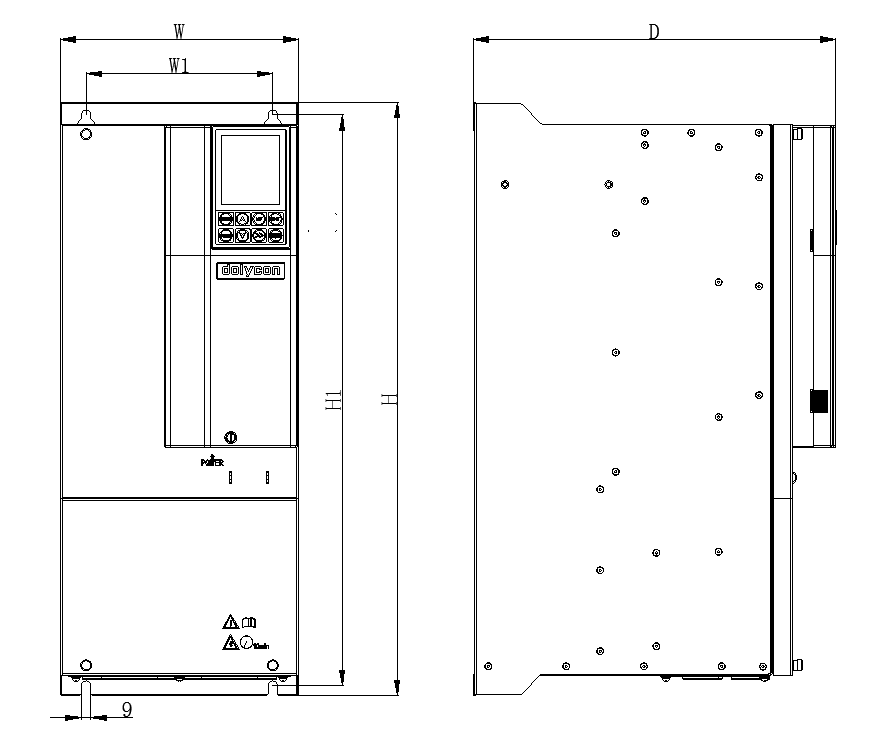

e) Modelos X5
Adequado para CT112S-4T-45G ~ CT112S-4T-110G

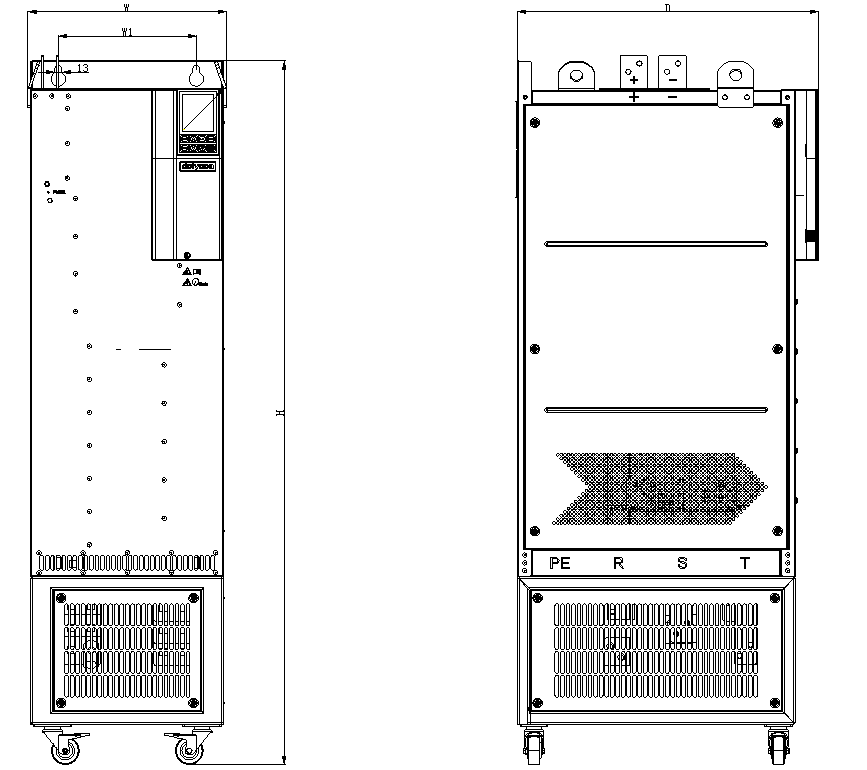

f) Modelos X6
Adequado para CT112S-4T-132G ~ CT112S-4T-160G

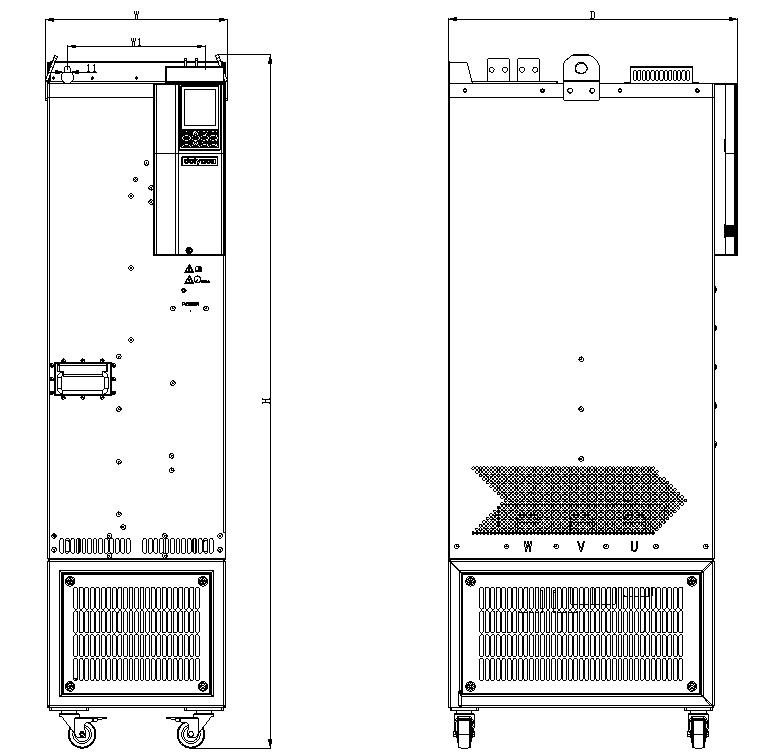

g) Modelos X7
Adequado para CT112S-4T-185G ~ CT112S-4T-280G
g) Modelos X8
Adequado para CT112S-4T-315G ~ CT112S-4T-400G
Estrutura CT112S, dimensão de montagem e peso
|
Modo inversor |
Aparência e dimensões(mm) |
Orifício de instalação (mm) |
Peso (KG) |
Gabinete |
|||||
|
W |
H |
D |
W1 |
W2 |
H1 |
||||
|
CT112S-2S-0.7G-B |
126 |
186 |
155 |
115 |
--- |
175 |
5,0 |
2,0 |
X0 |
|
CT112S-2S-1.5G-B |
|||||||||
|
CT112S-2S-2.2G-B |
|||||||||
|
CT112S-4T-0.7G-B |
|||||||||
|
CT112S-47-1.5G-B | |||||||||
|
CT112S-4T-2.2G-B |
|||||||||
|
CT112S-4T-4.0G-B |
108 |
260 |
188,5 |
96 |
--- |
250 |
4,5 |
3,5 |
X1 |
|
CT112S-4T-5.5G-B |
|||||||||
|
CT112S-4T-7.5G-B |
|||||||||
|
CT112S-4T-11G-B |
128 |
340 |
180,5 |
108 |
--- --- |
329 |
5,5 |
4.2 |
X2 |
|
CT112S-4T-15G-B |
|||||||||
|
CT112S-4T-18.5G-B |
150 |
365,5 |
212,5 |
120 |
--- |
348 |
6 |
8 |
X3 |
|
CT112S-4T-22G-B |
|||||||||
|
CT112S-4T-30G-B |
180 |
436 |
203,5 |
150 |
--- |
417 |
6 |
11,5 |
X4 |
|
CT112S-4T-37G-B |
|||||||||
|
CT112S-4T-45G |
230 |
572,5 |
350 |
180 |
--- |
550,5 |
9 |
35 |
X5 |
|
CT112S-4T-55G |
|||||||||
|
CT112S-4T-75G |
|||||||||
|
CT112S-4T-90G |
|||||||||
|
CT112S-4T-110G |
|||||||||
|
CT112S-4T-132G |
280 |
652,5 |
366 |
246 |
--- |
632,5 |
9 |
45 |
X6 |
|
CT112S-4T-160G |
|||||||||
|
CT112S-4T-185G |
330 |
1252,5 |
522,5 |
250 |
--- |
--- |
11 |
120 |
X7 |
|
CT112S-4T-200G |
|||||||||
|
CT112S-4T-220G |
|||||||||
|
CT112S-4T-250G |
|||||||||
|
CT112S-4T-280G |
|||||||||
|
CT112S-4T-315G |
360 |
1275 |
546,5 |
250 |
--- |
--- |
13 |
130 |
X8 |
|
CT112S-4T-355G |
|||||||||
|
CT112S-4T-400G |
|||||||||
ct112a inversor de bomba de água solar é baseado no inversor de bomba solar CT112 e equipado com função de aumento de tensão automática para satisfazer as demandas operacionais de baixa tensão e simplificar a configuração do painel de bateria solar, reduzindo o custo do sistema.
O inversor de bomba solar mini série CT112M é um pequeno conversor de inversor de energia do painel solar dc para energia ac, especialmente para controle de bomba solar AM ou PMSM.
Série CT112 inversor de bomba solar aplicado no sistema de bomba solar pode converter a energia DC do painel solar fotovoltaico em energia AC para executar os motores da bomba . o inversor controla a operação do sistema e ajusta a frequência de saída em tempo real de acordo com a variação da intensidade da luz solar para obter o ponto de potência máxima rastreamento (MPPT).
Os inversores CT200 de 18.5kw～37kw possuem um reator CC embutido que pode evitar danos no circuito retificador causados pela mudança repentina da tensão da rede ou pelos harmônicos da carga de controle de fase. várias potências opcionais: 0.75~1250kw,personalização aceitável.
Inversor vetorial de malha fechada da série CT300 VFD, baseado no sistema de controle DSP, possui tecnologia de controle vetorial de alto desempenho de alto desempenho de controle de velocidade e torque principalmente para máquinas-ferramenta, têxtil, e outras indústrias importantes, alcançando excelente desempenho e alta confiabilidade.
CT113 3 fases vdf inversor especial é baseado na plataforma de hardware do inversor de vetor dolycon CT110. ele é equipado com função de sincronização de rede e amplamente aplicado em potência média, shore power, energia de emergência de incêndio e o sistema de energia de instalações públicas no metrô, aeroporto, hospital e grande shopping center.
ct112a inversor de bomba de água solar é baseado no inversor de bomba solar CT112 e equipado com função de aumento de tensão automática para satisfazer as demandas operacionais de baixa tensão e simplificar a configuração do painel de bateria solar, reduzindo o custo do sistema.
O inversor de bomba solar mini série CT112M é um pequeno conversor de inversor de energia do painel solar dc para energia ac, especialmente para controle de bomba solar AM ou PMSM.
rede ipv6 suportada
português
English
فارسی
français
русский
español
العربية
Türkçe
ไทย
Tiếng Việt
