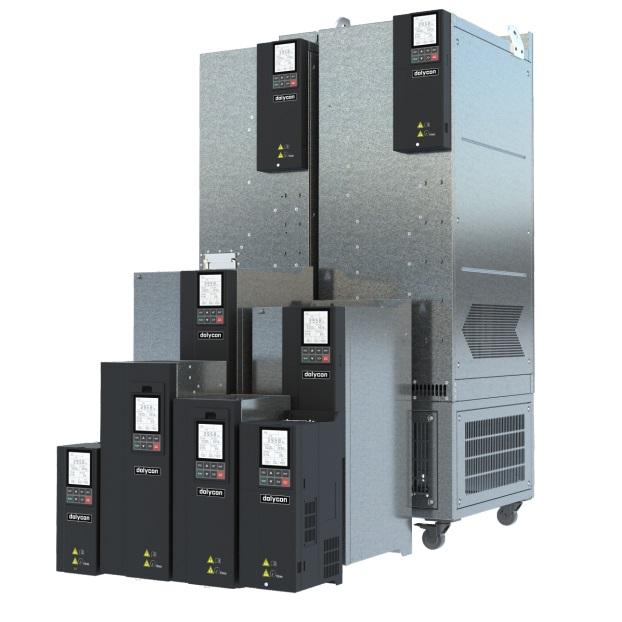

Recursos do vfd de uso geral estilo livro CT500:
Alto plataforma de controle vetorial de desempenho,
novo algoritmo de controle do motor,
apoiando controle de malha aberta e malha fechada;
Apoiar para acionar motores síncronos e assíncronos;
â Suporta vários codificadores e
alta precisão controle de malha fechada;
â Suporta múltiplas placas de expansão,
personalizável para o desenvolvimento;
Baixo velocidade alto torque,
excelente desempenho de controle de baixa velocidade;
â Design baseado em livro de série completa,
maximizando economia de espaço de instalação;

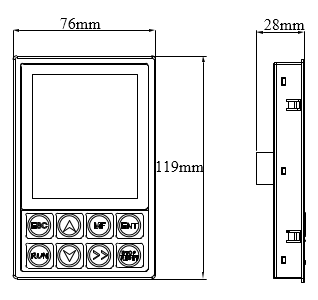

â Teclado LCD de alta definição,
conveniente para os usuários depurarem e diagnosticarem falhas;
item NO.:

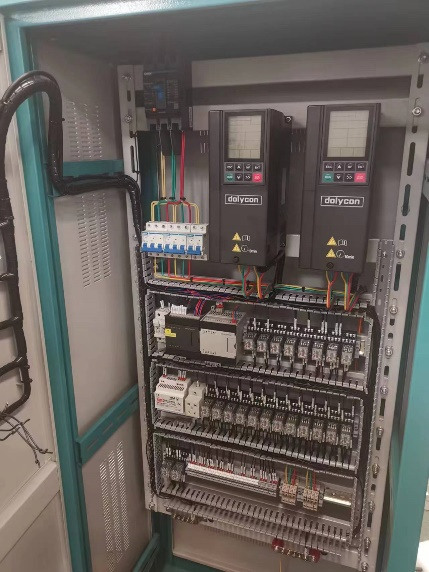

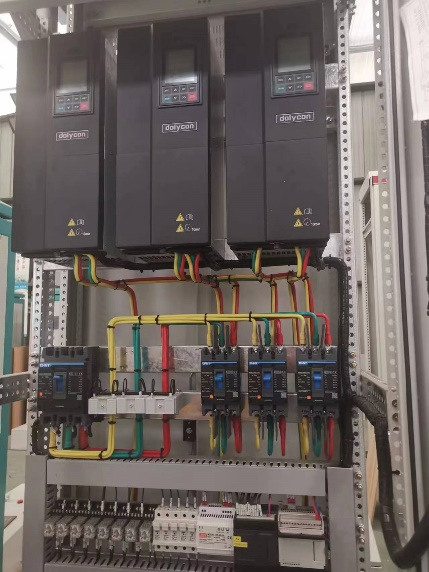

CT500 book style genToda a máquina apresenta um design de três provas e revestimento de PCB com tinta de três provas para garantir estabilidade e confiabilidade do produto. Amplamente aplicado em diferentes campos.
 |
 |
 |
Descrição da tela LCD do código do segmento
 |
 |
 |
 |

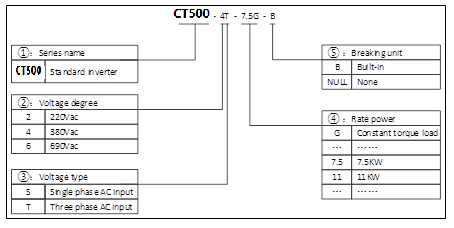

Regras de nome de modelo de produto
Produto especificações
|
Modo inversor |
Potênciaï¼KWï¼ |
Corrente de entradaï¼Aï¼ |
Corrente de saídaï¼Aï¼ |
Potência do motor aplicávelï¼KWï¼ |
|
Trifásico 380 V 50/60 Hz |
||||
|
CT500-4T-4.0G-B |
4,0 |
12,0 |
9,5 |
4,0 |
|
CT500-4T-5.5G-B |
5.5 |
18,5 |
14 |
5.5 |
|
CT500-4T-7.5G-B |
7,5 |
22,5 |
18,5 |
7,5 |
|
CT500-4T-11G-B |
11 |
30,0 |
25,0 |
11 |
|
CT500-4T-15G-B |
15 |
39,0 |
32,0 |
15 |
|
CT500-4T-18.5G-B |
18,5 |
45,0 |
38,0 |
18,5 |
|
CT500-4T-22G-B |
22 |
54,0 |
45,0 |
22 |
|
CT500-4T-30G-B |
30 |
68,0 |
60,0 |
30 |
|
CT500-4T-37G-B |
37 |
84,0 |
75,0 |
37 |
|
CT500-4T-45G |
45 |
98,0 |
92,0 |
45 |
|
CT500-4T-55G |
55 |
123,0 |
115,0 |
55 |
|
CT500-4T-75G |
75 |
157,0 |
150,0 |
75 |
|
CT500-4T-90G |
90 |
188,0 |
180,0 |
90 |
|
CT500-4T-110G |
110 |
221,0 |
215,0 |
110 |
|
CT500-4T-132G |
132 |
267,0 |
260,0 |
132 |
|
CT500-4T-160G |
160 |
309,0 |
305,0 |
160 |
|
CT500-4T-185G |
185 |
344,0 |
340,0 |
185 |
|
CT500-4T-200G |
200 |
384,0 |
380,0 |
200 |
|
CT500-4T-220G |
220 |
429,0 |
425,0 |
220 |
|
CT500-4T-250G |
250 |
484,0 |
480,0 |
250 |
|
CT500-4T-280G |
280 |
539,0 |
530,0 |
280 |
|
CT500-4T-315G |
315 |
612,0 |
600,0 |
315 |
|
CT500-4T-355G |
355 |
665,0 |
650,0 |
355 |
|
CT500-4T-400G |
400 |
715,0 |
720,0 |
400 |
Notaï¼
1. O inversor CT500-4T-160G e menor potência os modelos podem ter unidade de frenagem integrada. Entre CT500-4T-37G ~ CT500-4T-160G, unidade de frenagem integrada é opcional. O poder e a resistência o resistor de frenagem deve atender aos requisitos, caso contrário, há risco de danos ao produto. As unidades de frenagem do inversor CT500-4T-185G e potência superior os modelos são todos externos e precisam ser adquiridos pelos clientes.
2. O os modelos acima são modelos gerais padrão e não incluem modelos especiais para aplicações da indústria. Modelos fora do padrão com outras especificações podem ser personalizado.
Parâmetros técnicos
| Parâmetros de entrada e saída | Tensão de entrada | Monofásico 220VAC(-15%)-240VAC(+10%) |
| Trifásico 380VAC(-15%)-440VAC (+10%) | ||
| Frequência de entrada | 50ï½60Hz±5% | |
| Tensão de saída | 0ï½Tensão de entrada nominal | |
| Frequência de saída | 0ï½500Hz, unidade0,01Hz | |
| Capacidade de sobrecarga | 150% da corrente nominal: 1min; 180% da corrente nominal: 10s; 200% da corrente nominal: 1s | |
| Executando parâmetros de controle | Modo de controle | V/F; controle vetorial sem sensor (SVC) |
| Relação de velocidade ajustável | 1:100(V/F);1:200(SVC) | |
| Precisão do controle de velocidade | ± 0,5% | |
| Onda de velocidade | ± 0,5% | |
| Torque inicial | 0,5Hz/150%(V/F); 0,25Hz/150% (SVC) | |
| Funções baseadas | Frequência inicial | 0,00ï½10,00Hz |
| Tempo ACC e DEC | 0,1ï½65000,0s | |
| Frequência da operadora | 0,5KHzï½16,0KHz | |
| Configuração de frequência | Configuração UP/DOW, configuração analógica, configuração digital, configuração de velocidade em várias etapas, configuração PID, configuração de comunicação MODBUS, para realizar a troca de combinação e configuração de canal. | |
| Modo de início | Frequência de partida, frenagem CC e partida | |
| Modo de parada | Parada DEC, parada livre, frenagem DEC+DC | |
| Capacidade de frenagem energética | Tensão de frenagem da unidade de frenagem:320ï½750V | |
| Capacidade de frenagem CC | Frequência de frenagem CC: 0ï½500Hz; | |
| Tempo de espera da frenagem CC: 0ï½100s; | ||
| Corrente de frenagem CC: 0,0ï½100,0%; | ||
| Tempo de frenagem CC: 0,0ï½100,0s; | ||
| Ajuste automático de tensão | Mantenha uma tensão de saída estável automaticamente quando a tensão da rede transitar | |
| Queda repentina de frequência | Mantenha a tensão do barramento estável enquanto alimenta a rede de baixa tensão | |
| Terminais de controle | Trocar entrada | Entradas padrão de 8 canais, uma das quais pode ser entrada de pulso de alta velocidade (HDI) |
| Entrada analógica | Entradas padrão de 2 canais, AI1, AI2 (saída 0ï½10V ou 0/4~20mA opcional) | |
| Saída do interruptor | Saídas de coletor multifuncional padrão de 2 canais, uma das quais pode ser saída de pulso de alta velocidade (HDO). | |
| Saída analógica | Saídas padrão de 2 canais, AO1, AO2 (saída 0ï½10V ou 0/4~20mA opcional) | |
| Saída de relé | Saídas de relé padrão de 2 canais | |
| Interface de comunicação | Comunicação RS485 | Interface de comunicação RS485 para comunicação externa, suporte ao protocolo Modbus (modo RTU). |
| Proteção contra falhas | Sobrecorrente ACC, sobrecorrente DEC, sobrecorrente de velocidade constante, sobretensão ACC, sobretensão DEC, sobretensão de velocidade constante, subtensão de barramento, sobrecarga do motor, sobrecarga do inversor, falha de energia de entrada, perda de fase de saída, superaquecimento do módulo retificador, superaquecimento do módulo inversor, falha externa, comunicação falha, falha de detecção de corrente, falha de operação EEPROM, falha de feedback PID, chegada de tempo de configuração de fábrica, etc. | |
| Visor do teclado | Mostrar | O LCD do código de segmento em destaque exibe as informações do inversor |
| Peças opcionais | Placa de comunicação Profibus-DP, placa de comunicação Profinet, placa CANopen, placa DeviceNet, placa Modbus Tcp, placa PG de entrada diferencial, placa PG de entrada diferencial UVW. | |
| Outros | Ambiente de execução | Interior, a menos de 1 km acima do nível do mar, sem poeira, gases corrosivos ou luz solar direta |
| Temperatura ambiente | -10ï½+40â, desclassificação de 1% para cada 1â adicional quando a temperatura ambiente estiver entre 40ï½50â | |
| Umidade | 5ï½95% (sem condensação) | |
| Altitude | 0ï½2000m, redução de 1% para cada 100m adicionais quando o nível do mar estiver acima de 1000m | |
| Vibração | Menos de 0,5G | |
| Temperatura de armazenamento | â40ï½+70â | |

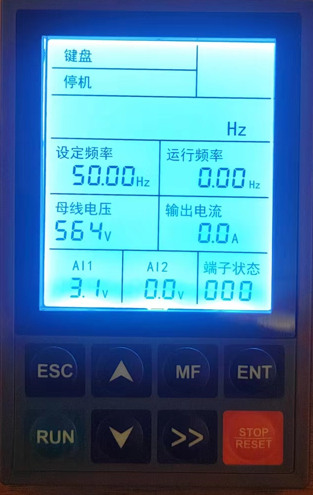

Unidade e status do display LCD
| Símbolo | Nome | significandog | ||
| Área de exibição | KBD/PRAZO | --- | Mostrar inversor de controle por teclado ou terminal ou comunicação | |
| /COM | ||||
| PARAR/FWD/REV | --- | Mostre ao inversor em que estado | ||
| ALARME | --- | Luz apagada significa que não há culpa. Está aceso para mostrar o código de falha, consulte o manual | ||
| DEFINIR FREQ. | Hz | Mostra a frequência de configuração atual, a unidade é Hz | ||
| FREQ/SPD DE EXECUÇÃO | Hz/RPM | Exibição de frequência e velocidade de corrida | ||
| Os usuários optam por exibir um deles | ||||
| ÔNIBUS VOL. | V | Mostra a tensão atual do barramento, a unidade é V. | ||
| FORA CUR / POW | A/Kw | Corrente de saída e exibição de potência; Os usuários optam por exibir um deles. | ||
| AI1 | V/MPa | Exibição AI1 e AI2. É o estado atual da entrada analógica, exibido conforme a escolha do usuário, a unidade é V ou MPa. | ||
| AI2 | V/Mpa | |||
| FAÇA E FAÇA | --- | A exibição do estado terminal, o status de entrada DI1-DI7 e HDI é determinado pelo campo XX à direita. DI1~DI7 são exibidos em sistema decimal. A saída de relé 1, a saída de relé 2 e a saída de status DO são exibidas pelo campo X à esquerda, controladas por 4 bits e convertidas para exibição hexadecimal | ||
Funções de botões
|
Botão |
Nome |
Função |
|
|
Programação/ Chave de saída |
Entrar ou sair do menu de 1º nível; Retorne ao menu de 1º nível a partir do menu de 2º nível; Retorne ao menu de 2º nível a partir do menu de 3º nível. |
|
|
Multifuncional chave |
Operar de acordo com a seleção multifuncional ÂÂÂ[2] |
|
|
Correr chave |
No modo de referência do comando de execução do teclado, a tecla é usada para controle de partida do inversor. Depois de definir a autoidentificação do parâmetro, a chave é usado para iniciar o inversor para autoidentificação dos parâmetros. |
|
|
Digitar chave |
Após a confirmação do grupo de funções do menu de 1º nível, entre no menu de 2º nível; Após a confirmação do grupo de funções do menu de 2º nível, entre no menu de 3º nível; Após a confirmação da configuração dos parâmetros de função do 3º menu de nível, retorna ao menu de 2º nível; No estado de verificação de senha, a entrada da senha é concluído. |
|
|
Mudança para a direita chave |
Seleção da etapa de edição do grupo de funções [1] no 1º/2º nível menu; Configurações de parâmetros de função editam seleção de etapa no 3º menu de nível; No status de exibição de parâmetro de parada, exibição de parâmetro em execução estado de exibição de status e falha, seleção de parâmetros de exibição; Edite a seleção de bits no estado de verificação de senha. |
|
|
Parar/Reiniciar chave |
No modo de referência de comando de execução do teclado, a tecla é usada para parar o controle do inversor; Em outros modos de referência do comando de execução, a chave é usada para proteção de parada do inversor [3]; No estado de falha ou parada, a chave é usada como uma tecla de reset para limpar as informações do alarme de falha. |
|
|
ACIMA chave |
Aumentar grupo de funções no menu de 1º/2º nível progressivamente; Aumente as configurações dos parâmetros de função no menu de 3º nível progressivamente; Aumente a frequência definida progressivamente. |
|
|
ABAIXO chave |
Diminuir grupo de funções no menu de 1º/2º nível progressivamente; Diminuir as configurações dos parâmetros de função no menu de 3º nível progressivamente; Diminua a frequência definida progressivamente. |
|
|
Potenciômetro |
Ajuste a frequência; Ajuste o torque. |
Observação:
1. Selecione a etapa de edição como unidades, dezenas ou centenas através da tecla shift direita.
2. Consulte o código de função (F05.04) para multifuncional seleção.
3. Depois de enviar um comando de parada, você precisa executar o comando clear no modelo de referência do comando de execução atual

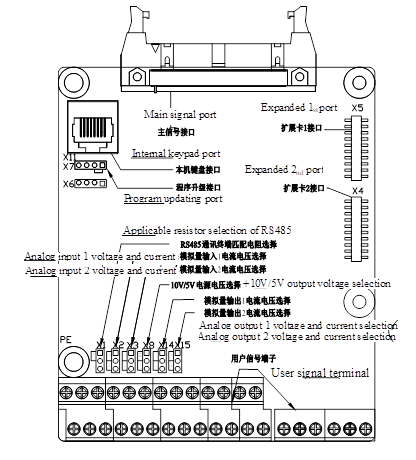

Diagrama esquemático da placa de controle

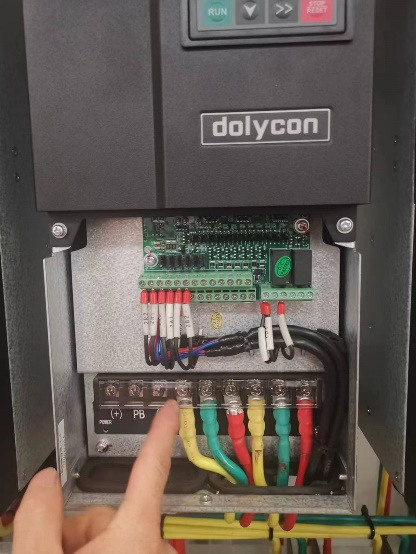

Terminal da placa de controle
Tabela de funções do terminal de controle
| Categoria | Número do terminalnome | Função do terminal | Especificação técnica |
| Trocar entrada | +24V | Fonte de alimentação +24V | 24V±10%, isolamento interno do GND. máx. carga 200mA |
| PW | Terminal de entrada de energia externa (fonte de alimentação do terminal de entrada digital) | Curto-circuito com +24V por padrão | |
| DI1ï½DI7 | Terminais de entrada do interruptor 1ï½7 | Especificações de entrada: 24V, 5mA | |
| IDH | Entrada de pulso de alta velocidade ou entrada de chave | Faixa de frequência de entrada de pulso: 0ï½50kHz | |
| Tensão de alto nível: 24V | |||
| COM | Fonte de alimentação de +24 V ou aterramento de alimentação externa | Isolamento interno do GND | |
| Saída do interruptor | FAZER | Saída de coletor aberto, terminal CME comum | Faixa de tensão externa: 0ï½24V |
| HDO | Saída de pulso de alta velocidade ou saída de coletor aberto, terminal COM comum | Faixa de frequência de saída de pulso: 0ï½50kHz | |
| COM | Terminal comum HDO | Isolamento interno do GND | |
| Entrada analógica | +10V/5V | O local fornece saída de energia de +10V ou 5V | Tensão de saída: 10V ou 5V disponível via X13, opcional |
| Faixa de corrente de saída: 0ï½50mA | |||
| (Se o potenciômetro estiver conectado entre +10V /5V e GND, a resistência não deve ser inferior a 2kΩ.) | |||
| AI1/AI2 | Terminal de entrada analógica 1 | Tensão e corrente de entrada são opcionais | |
| Faixa de tensão de entrada: 0ï½10V | |||
| Faixa de corrente de entrada: 0/4ï½20mA | |||
| GND | Terra analógica | Isolamento interno do COM | |
| Saída analógica | AO1/AO2 | Terminal de saída analógica | Tensão e corrente de saída são opcionais |
| Faixa de tensão de saída: 0ï½10V | |||
| Faixa de corrente de saída: 0/4ï½20mA | |||
| GND | Terra analógica | Isolamento interno do COM | |
| Saída de relé | T1A/TIB/TIC | Saída de relé | T1A-T1B: normalmente fechado |
| T1A-T1C: normalmente aberto | |||
| Capacidade de contato: 250VAC/3A, 30VDC/1A | |||
| T2A/T2B/T2C | Saída de relé | T2A-T2B: normalmente fechado | |
| T2C: normalmente aberto | |||
| Capacidade de contato: 250VAC/3A, 30VDC/1A | |||
| Interface de comunicação | 485+/485- | Interface de comunicação RS485 | Interface de comunicação RS485 |

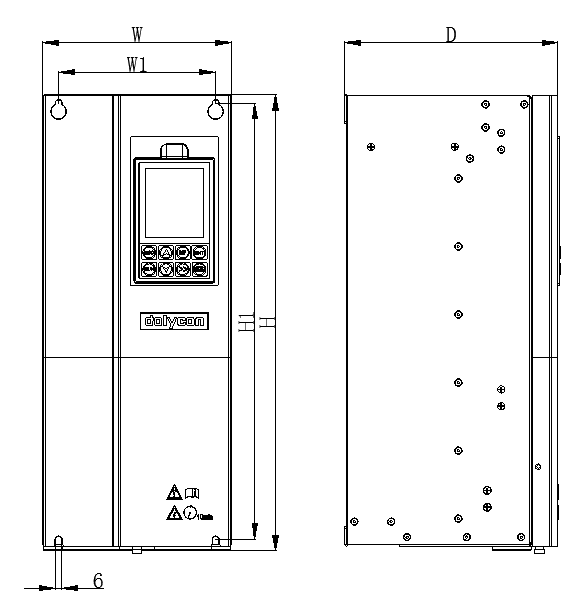

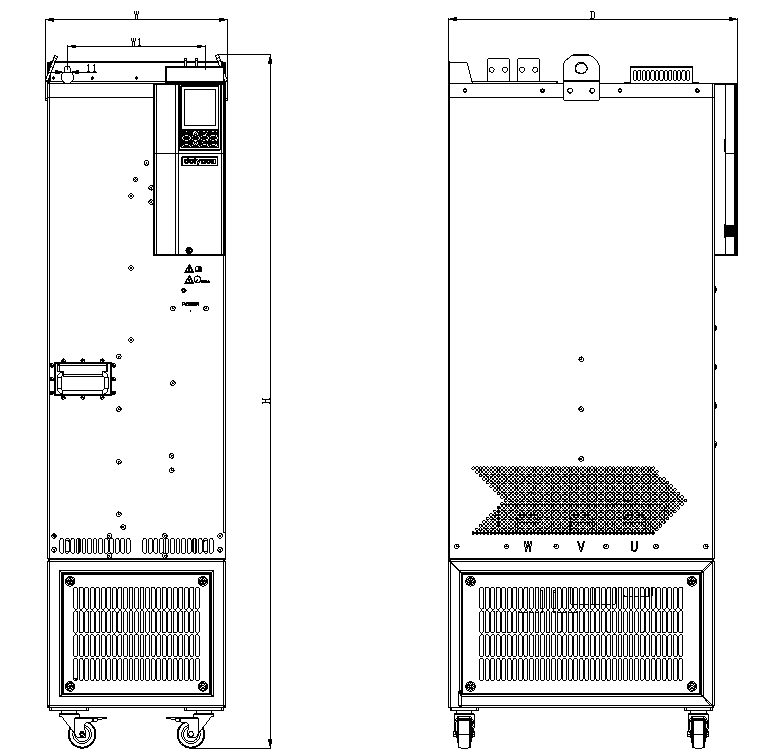

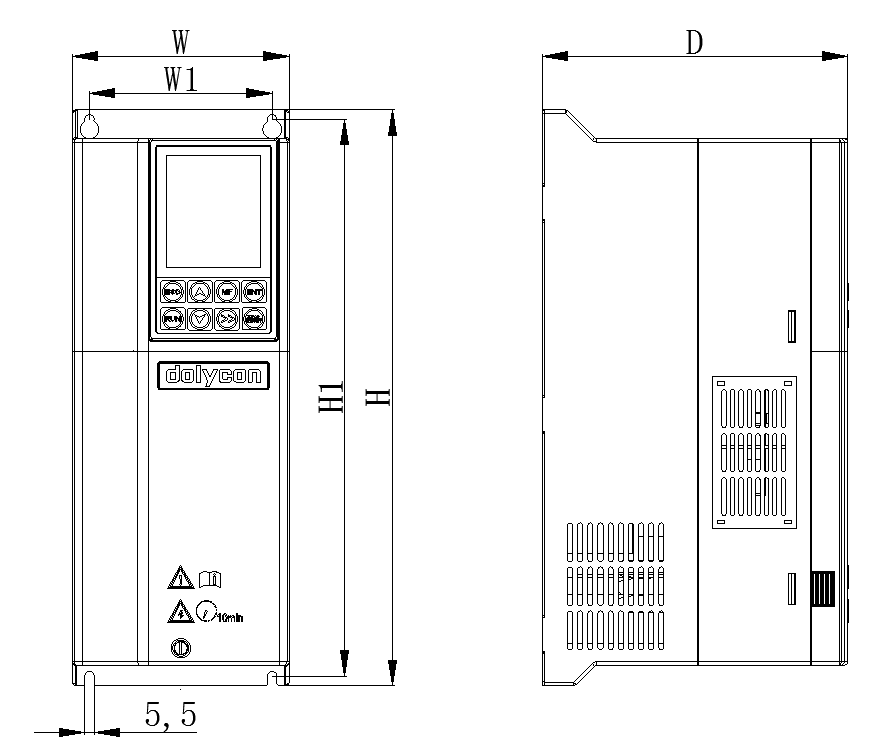

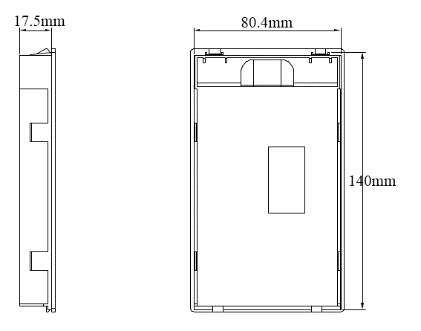

Contorno do produto e tamanho da instalação, peso

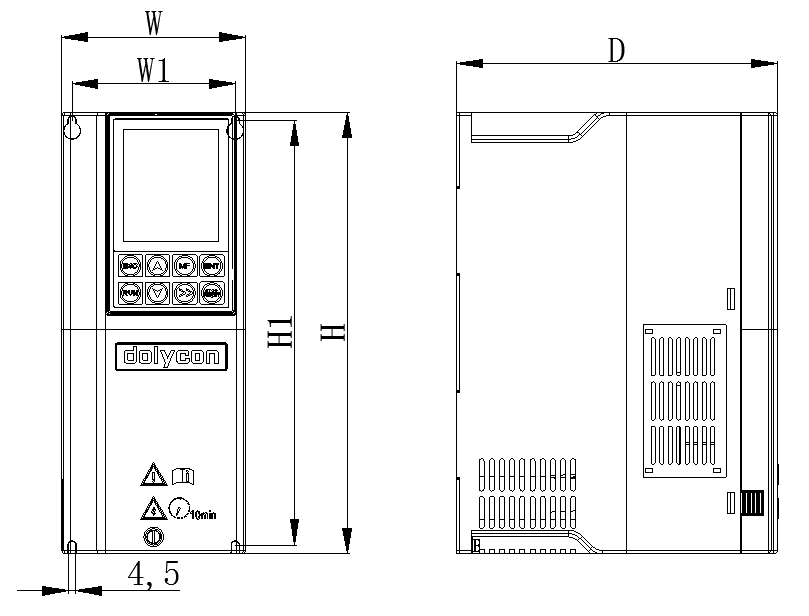

a) Modelos XI
Adequado para CT500-4T-4.0G-B ~ CT500-4T-7.5G-B

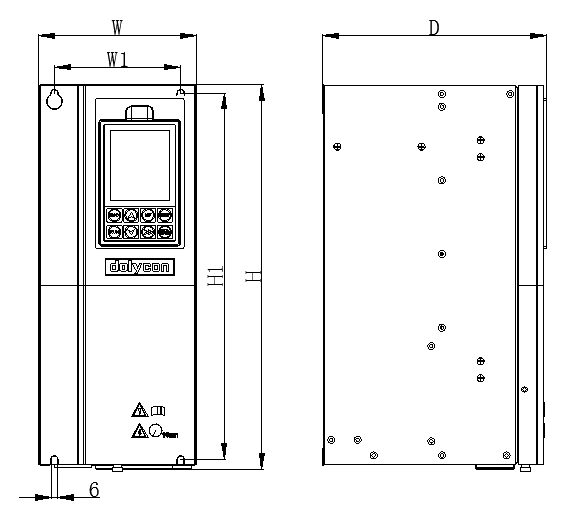

b) Modelos X2
Adequado para CT500-4T-11G-B ~ CT500-4T-15G-B
c) Modelos X3
Adequado para CT500-4T-18.5G-B ~ CT500-4T-22G
d) Modelos X4
Adequado para CT500-4T-30G ~ CT500-4T-37G

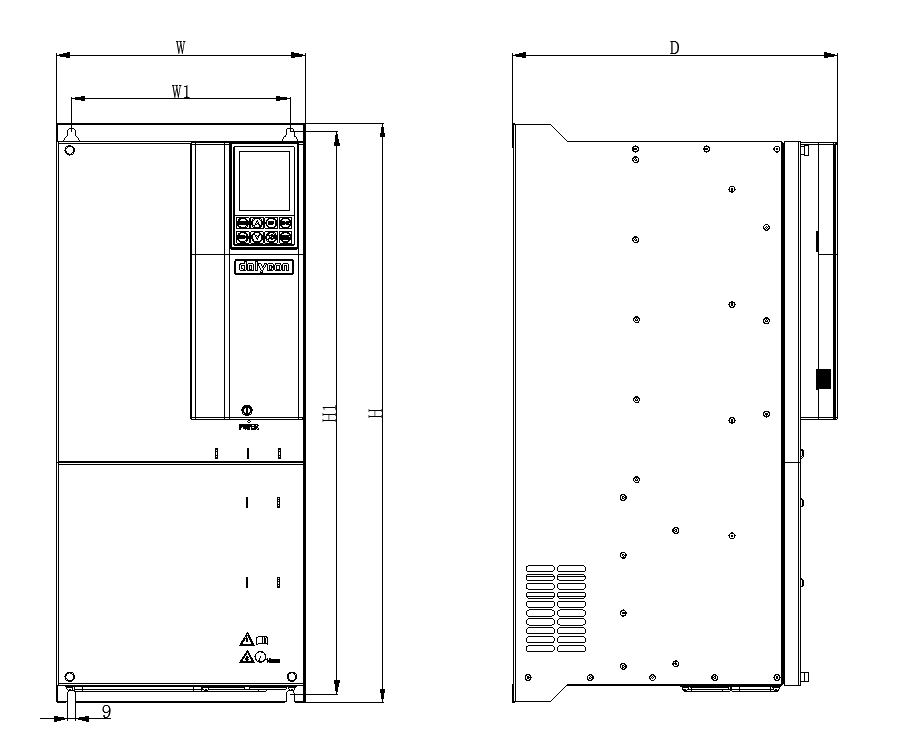

e) Modelos X5
Adequado para CT500-4T-45G ~ CT500-4T-110G
f) Modelos X6
Adequado para CT500-4T-132G ~ CT500-4T-160G
g) Modelos X7
Adequado para CT500-4T-185G ~ CT500-4T-280G

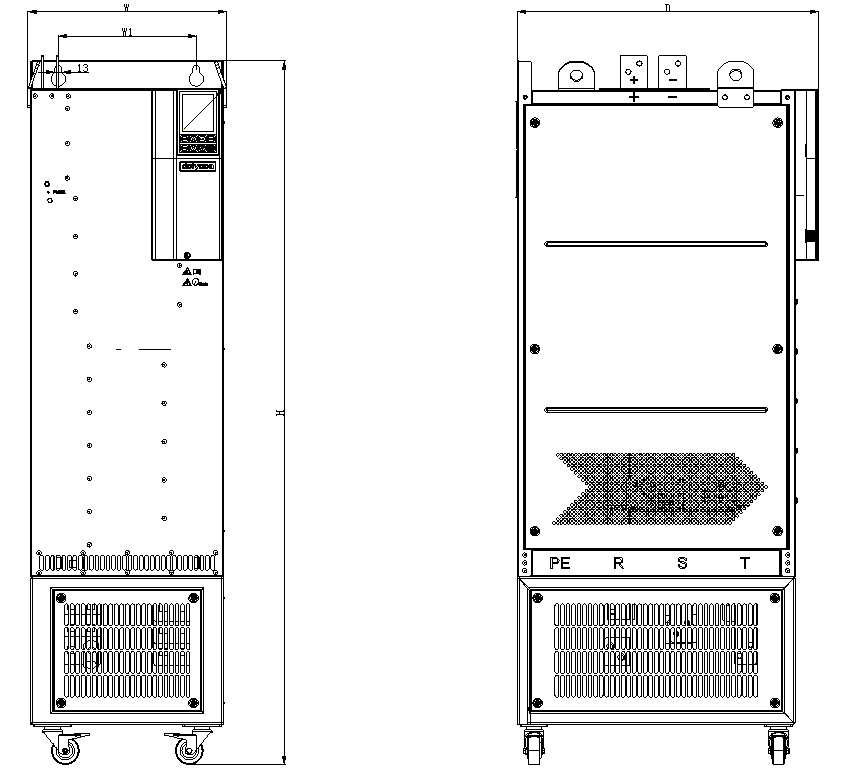

g) Modelos X8
Adequado para CT500-4T-315G ~ CT500-4T-400G
Estrutura CT500, dimensão e peso de montagem
| Modo inversor | Aparência e dimensões (mm) | |||||
| C | H | D | W1 | W2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188,5 | 96 | --- | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180,5 | 108 | --- | 329 |
| CT500-4T-15G-B | --- | |||||
| CT500-4T-18.5G-B | 150 | 365,5 | 212,5 | 120 | --- | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203,5 | 150 | --- | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572,5 | 350 | 180 | --- | 550,5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652,5 | 366 | 246 | --- | 632,5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252,5 | 522,5 | 250 | --- | --- |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546,5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
